2D-Code

Grundeigenschaften

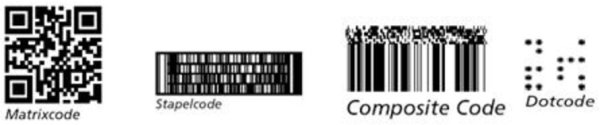

Anders als beim 1D- Code, werden beim 2D-Code die Daten nicht nur in einer Dimension (Striche), sondern in 2 Dimensionen (Quadrate) codiert. Mit dieser Codierung erreicht man eine grössere Datenkapazität als bei einem normalen 1D-Code. Die geometrische Struktur besteht also nicht nur aus Strichen, sondern aus Quadraten. Die 2D-Elemente können aber auch aus Punkten, Sechsecke oder Kreissegmenten bestehen. Der Composite Code besteht aus einer Kombination von 1D- und 2D-Code. Es werden also Striche und Quadrate codiert.

{.imgcenter} Bildquelle: www.wikipedia.org

3D-Code
Der 3D-Code baut auf dem 2D-Code auf. Hier wird aber zusätzlich noch der Farbton der geometrischen Strukturen als Informationsträger benutzt, um die Daten sogar auf 3 Dimensionen zu codieren. Wir wollen hier aber nicht weiter auf den 3D-Code eingehen.

Bauformen

Bauform von Lesegeräten

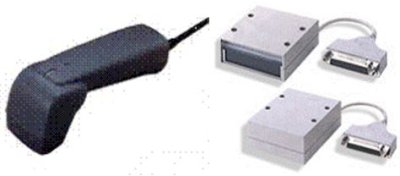

Es gibt eine grosse Auswahl an Einlesegeräten. Die Geräte können entweder die codierten Daten lesen und an ein Auswertungsgerät senden, das die Daten elektronisch auswertet. {.imgcenter} Bildquelle: www.strichcode.ch

Es gibt aber auch Einlesegeräte, die eine Auswertungselektronik bereits integriert haben und so direkt das Produkt richtig identifizierten können.

Modell / Typ
BHT-304 Q

Speicher
12.5 MB

Spezifikationen / Eigenschaften

eigenes Betriebssystem
mit integriertem CCD - Leser für Strichcode und 2D-Code
liest 2D-Code und Strichcode in allen Lagen bis zu einem Abstand von 420mm
Lesefeld aus einer Distanz von 400mm
Anzeige bis max. 9 x 22 Stellen (auf Tastendruck beleuchtet)
mit RS232- und Infrarot (IrDA-SIR 1.2) Schnittstelle
LED-, Piepston- und Vibrationsquittierung
Stromversorgung über Lithium-Ionen Akku
numerische Tastatur, alphanumerisch mit Umschalttaste
Abmessungen: ca. 182 x 70 x 30 mm
Gewicht: ca. 230g

Aufbau und Funktionsweise

Informationen werden mit geometrischen Elementen (Quadrate, Punkte usw.) codiert und auf das Produkt gedruckt. Mit optischen Lesegeräten, wie z. B. Barcodelesegeräten (Scanner) oder Kameras, können die codierten Daten eingelesen und elektronisch weiterverarbeitet werden.

Ansteuerung

Ein Lesegerät kann je nach Hersteller verschieden angesteuert werden. Am üblichsten sind die für die Ansteuerung jedoch eine RS232-/ oder Infrarot Schnittstelle in die Geräte eingebaut.

Kenngrössen

	Barcode	2D Code
Datenkapazität	Bis zu ca. 50 Zeichen	Bis zu 2300 Zeichen
Datensicherheit	1 Prüfzeichen, anfällig für Falschlesungen bei manchen Codetypen	ECC200, Falschlesungen praktisch nicht möglich
Fehlerkorrektur	keine	ECC 200 (Error Checking and Correction Algorithm)
Beispiel	Code 128 mit 20 Zeichen	Datamatrix ECC 200 mit 25 Zeichen
Grösse (h/b)	5 mm / 52 mm	8 mm / 8 mm

Anwendungsgebiete

2D-Codes werden in verschiedensten Bereichen Angewendet um Produkte zu erkennen. Der 2D-Code wird vor allem dort eingesetzt, wo eine grosse Datenmenge auf möglichst kleinem Raum codiert werden muss. Eine Auswahl von Einsatzgebieten:

Industrie (Produktidentifizierung)
Dienstleistungssektor (Markieren von Briefen)
Inventur (Produkterfassung)
Wareneingang/-ausgang (Datenbank aktualisieren)

Ausblick
Der Barcode ist sicherlich das meistverbreitete Identifizierungsprinzip der heutigen Zeit. Produkte lassen sich einfach codieren und identifizieren, die Anwendung ist ebenfalls sehr einfach. Dennoch wird in Zukunft wohl der 2D-Code immer mehr Anwendung finden und den Strichcode ersetzen, da mehr Daten auf wenig Raum codiert werden können. Der Strichcode wird aber sicherlich noch lange erhalten bleiben. Die aber am stärksten wachsende Technologie ist RFID. Da mit RFID neue Möglichkeiten bestehen, setzen Identifikationssysteme zunehmend auf diese Anwendung.

Literaturhinweise:

Verbindungsmöglichkeiten 2D-Code

Sensortyp	Bemerkung zur Kombination
Kapazitiv	Zurzeit keine direkte Kombination bekannt
Induktiv	Zurzeit keine direkte Kombination bekannt
Magnetostriktiv	Zurzeit keine direkte Kombination bekannt
Piezo	Zurzeit keine direkte Kombination bekannt
Potentiometrisch	Zurzeit keine direkte Kombination bekannt
DMS	Zurzeit keine direkte Kombination bekannt
Fotoelektrisch	Zurzeit keine direkte Kombination bekannt
Ultraschall	Zurzeit keine direkte Kombination bekannt
Magnetisch	Zurzeit keine direkte Kombination bekannt

Bemerkung:

Zurzeit keine direkte Kombination bekannt. In der Praxis werden die Kombinationen jedoch indirekt sehr wohl angewendet. So kann z.B. ein Sensor die Anwesenheit eines Objekts erkennen, das mit einem optischen Codeetikett bestückt ist und dies einem Rechner (z.B. SPS) mitteilen. Wenn sich das Objekt an der richtigen Position befindet, kann der Rechner den optischen Code einlesen und weiterverarbeiten. Ein anderer Ansatz wäre, dass die Sensordaten optisch Codiert und in den Code einbezogen werden. So können mit einem Leser die Sensordaten (z.B. Verarbeitungstemperatur) ausgelesen werden.

Verbindungsmöglichkeiten 2D-Code

Aktortyp	Bemerkung zur Kombination
Magnetostriktiv	Zurzeit keine direkte Kombination bekannt
Piezo	Zurzeit keine direkte Kombination bekannt
Synchronmotor	Zurzeit keine direkte Kombination bekannt
Asynchronmotor	Zurzeit keine direkte Kombination bekannt
Schrittmotor	Zurzeit keine direkte Kombination bekannt
Linearmotor	Zurzeit keine direkte Kombination bekannt
Tauchspulenmotor	Zurzeit keine direkte Kombination bekannt
Smart-Materials	Zurzeit keine direkte Kombination bekannt

Bemerkung:

Zurzeit keine direkte Kombination bekannt. In der Praxis werden die Kombinationen jedoch indirekt sehr wohl angewendet. So kann ein Rechner (z.B. SPS) mit einem Leser den optischen Code einlesen und je nach Objekteigenschaften die entsprechenden Aktoren ansteuern. Beispielsweise bei der Post könnte jedes Paket mit dem Empfänger als Barcode versehen sein. Die Pakete werden nun nach Wohnort des Empfängers sortiert. Sind die Empfänger nicht von dem gleichen Wohnort, müssen dementsprechend verschiedene Aktoren angesteuert werden, um die Pakete richtig zu ordnen.

Verbindungsmöglichkeiten 2D-Code

Controllertyp	Bemerkung zur Kombination
ASIC	Als Funktion integrierbar
SPS	Über Funktionsmodul ansteuerbar
Prozessrechner	Durch entsprechende Erweiterungsmodule kann eine 2D-Code-Identifikation ausgeführt werden.
Microcontroller	Wenn die Protokolle bekannt sind, kann diese Identifikation implementiert werden.
Industrie-PC	Kann über Funktionsbaugruppe angesteuert werden.

Verbindungsmöglichkeiten 2D-Code

Kommunikationstyp	Bemerkung zur Kombination
ASI	Das AS-Interface wurde für die Sensor-/Aktorebene entwickelt und ist deshalb für das Einlesen von optischen Daten nicht geeignet.
CAN	Wird ein entsprechendes Module für das Einlesen der Daten von einem optischen Datenleser auf dem Markt angeboten, ist eine Datenverarbeitung mittels CAN-Bus gut vorstellbar.
Profibus	Wird ein entsprechendes Module für das Einlesen der Daten von einem optischen Datenleser auf dem Markt angeboten, ist eine Datenverarbeitung mittels Profibus gut vorstellbar.
Industrial Ethernet / Profinet	Die Datenverarbeitung von optischen Datenlesern mittels Industrial-Ethernet wird auf dem Markt angeboten.
